CWL100磁致伸缩液位计

用于测量介质的液位或分界位

测量精度高，稳定，可靠

既可单独应用，也可与磁翻板配套实现信号远传支持HARTil信的两线制供电方式

可用于爆炸性危险环境：ExiallCT4或ExdllC T4 适用性广，不受介质介电常数影响绝对值测量，不需定期重标和维护

结构简单，可靠性高，寿命长，抗振动。

测量范围在探杆长度范围内任意调整，可用户标定。

产品概述

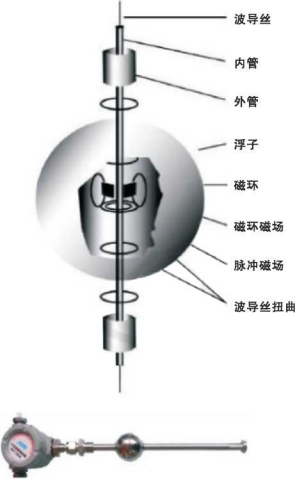

磁致伸缩液位计是利用具有磁致伸缩效应的材料制作的能实现高精度测量的新型液位测量仪表，它具有测量精度高、测量盲区小、可离线标定等特点，广泛的运用于石油、化工、储运、制药、环保、水利、冶金、电力等各个领域。

•结构特点

探杆材质：316L不锈钢，可选择包聚四氟乙烯防腐

探杆直径：12mm

浮子材质：316L不锈钢、钛合金

磁钢材质：铁氧体、锡钻

法兰连接：规格由用户定义

螺纹连接：G 1/2. NPT3/4'. NPT1/2'

防护等级：IP67 •技术规格

电源：14-30VDC

输出信号：4~20mA+HART协议数字信号

测量范围：100mm~ 6000mm

测量官区：上端30mm,下端20mm

测量精度：误差＜± 0.5mm

分辨率：优于0.3mm

极性保护：防电源反接保护

电磁兼容：浪涌、静电、快速瞬变脉冲群防护

电气连接：1/2村卩丁或者1\/116乂1.5

接线端子：最大2.0mm2

•工作环境

相对湿度：0%~100%RH（非结露）

电子仓工作温度：-40~70°C

介质温度：-40~150°C

介质压力：60bar
